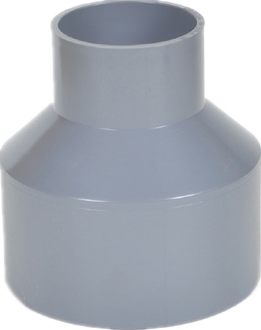

Reducing Socket ( Reducer ) |
|||
Features
►Water Supply
►Material : PVC-U
►Standard : DIN Standard
►Connection : Solvent Joint
►SIZE :
25 x 20 mm ~ 400 x 355 mm 25 x 20 mm ~ 63 x 50 mm ►Working Pressure :
1.0 MPa ( PN10 ) 1.6 MPa ( PN16 ) ►Color : White ; Grey ; Blue
|
|||
|
Specification(mm) | CTN | Carton Size | CBM / CTN | N. W / CTN | G. W / CTN | |||||
Size | Dimension | |||||||||

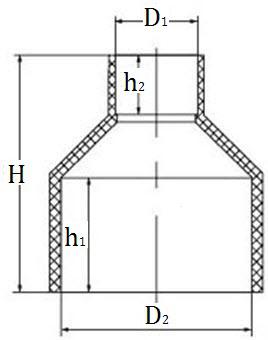

D2 x D1 | H | h1 | h2 | PC | L x W x H (cm) | M3 | Kgs | Kgs | ||
25x20 | 43 | 19 | 16 | 960 | 47.5 | 31.5 | 34.5 | 0.05 | 11.8 | 13.0 |
32x20 | 49 | 22 | 16 | 560 | 47.5 | 31.5 | 34.5 | 0.05 | 10.2 | 11.5 |
32x25 | 49 | 22 | 19 | 560 | 47.5 | 31.5 | 34.5 | 0.05 | 10.3 | 11.5 |
40x20 | 57 | 26 | 16 | 800 | 47 | 38 | 39 | 0.07 | 20.5 | 21.7 |
40x25 | 60 | 26 | 19 | 800 | 47 | 38 | 39 | 0.07 | 24.6 | 25.8 |
40x32 | 60 | 26 | 22 | 800 | 47 | 38 | 39 | 0.07 | 24.6 | 25.8 |
50x20 | 66 | 31 | 16 | 360 | 47.5 | 31.5 | 34.5 | 0.05 | 12.5 | 13.7 |
50x25 | 67 | 31 | 19 | 360 | 47.5 | 31.5 | 34.5 | 0.05 | 19.2 | 20.5 |
50x32 | 68 | 31 | 22 | 360 | 47.5 | 31.5 | 34.5 | 0.05 | 19.2 | 20.5 |
50x40 | 69 | 31 | 26 | 360 | 47.5 | 31.5 | 34.5 | 0.05 | 21.9 | 23.4 |
63x20 | 80 | 38 | 16 | 252 | 44.5 | 44.5 | 44.5 | 0.09 | - | - |
63x25 | 80 | 38 | 19 | 252 | 44.5 | 44.5 | 44.5 | 0.09 | 24.2 | 25.5 |
63x32 | 81 | 38 | 22 | 252 | 44.5 | 44.5 | 44.5 | 0.09 | 24.2 | 25.5 |
63x40 | 82 | 38 | 26 | 252 | 44.5 | 44.5 | 44.5 | 0.09 | 25.6 | 26.8 |
63x50 | 81 | 38 | 31 | 252 | 44.5 | 44.5 | 44.5 | 0.09 | 27.5 | 28.7 |
75x32 | 95 | 44 | 22 | 125 | 44.5 | 44.5 | 44.5 | 0.09 | 13.9 | 15.2 |
75x40 | 94 | 44 | 26 | 125 | 44.5 | 44.5 | 44.5 | 0.09 | 15.2 | 16.4 |
75x50 | 93 | 44 | 31 | 125 | 44.5 | 44.5 | 44.5 | 0.09 | 15.2 | 16.4 |
75x63 | 94 | 44 | 38 | 125 | 44.5 | 44.5 | 44.5 | 0.09 | 18.2 | 19.5 |
90x40 | - | - | - | 125 | - | - | - | - | - | - |
90x50 | 99 | 51 | 31 | 125 | 56 | 46 | 35 | 0.09 | 25.7 | 26.9 |
90x63 | 99 | 51 | 38 | 125 | 56 | 46 | 35 | 0.09 | 25.7 | 26.9 |
90x75 | 109 | 51 | 44 | 125 | 56 | 46 | 35 | 0.09 | 25.7 | 26.9 |
110x50 | 124 | 61 | 31 | 72 | 64 | 44 | 35 | 0.10 | 20.0 | 21.2 |
110x63 | 126 | 61 | 38 | 72 | 64 | 44 | 35 | 0.10 | 20.5 | 21.7 |
110x75 | 128 | 61 | 44 | 72 | 64 | 44 | 35 | 0.10 | 26.2 | 27.5 |
110x90 | 128 | 61 | 51 | 72 | 64 | 44 | 35 | 0.10 | 26.2 | 27.5 |
125x63 | 145 | 70 | 38 | 45 | 56 | 51.5 | 33 | 0.10 | 18.4 | 19.6 |
125x75 | 144 | 70 | 44 | 45 | 56 | 51.5 | 33 | 0.10 | 18.4 | 19.6 |
125x90 | 145 | 70 | 51 | 45 | 56 | 51.5 | 33 | 0.10 | 19.0 | 20.2 |
125x110 | 148 | 70 | 61 | 36 | 56 | 46 | 35 | 0.09 | 18.0 | 19.6 |
140x90 | 159 | 76 | 51 | 36 | 62.5 | 45 | 39.5 | 0.11 | 21.2 | 22.5 |
140x110 | 162 | 76 | 61 | 36 | 62.5 | 45 | 39.5 | 0.11 | 23.5 | 24.7 |
160x90 | 179 | 86 | 51 | 24 | 62.5 | 45 | 39.5 | 0.11 | 19.2 | 20.5 |
160x110 | 271 | 86 | 61 | 24 | 62.5 | 45 | 39.5 | 0.11 | 21.2 | 22.5 |
160x125 | 180 | 86 | 70 | 24 | 62.5 | 45 | 39.5 | 0.11 | 22.0 | 23.2 |
160x140 | 182 | 86 | 76 | 24 | 62.5 | 45 | 39.5 | 0.11 | 23.0 | 24.2 |
180x160 | - | - | - | 12 | 44.5 | 44.5 | 44.5 | 0.09 | - | - |
200x110 | 220 | 106 | 61 | 12 | 64 | 44 | 35 | 0.10 | 18.0 | 19.5 |
200x125 | - | - | - | 12 | - | - | - | - | - | - |
200x140 | - | - | - | 12 | - | - | - | - | - | - |
200x160 | 221 | 106 | 86 | 12 | 64 | 44 | 35 | 0.10 | 20.8 | 22.0 |
200x180 | - | - | - | 8 | 44.5 | 44.5 | 44.5 | 0.09 | - | - |
225x110 | 221 | 120 | 61 | 8 | 56 | 51 | 42.5 | 0.12 | 25.2 | 26.3 |
225x125 | - | - | - | 12 | - | - | - | - | - | - |
225x160 | 234 | 120 | 81 | 8 | 56 | 51 | 42.5 | 0.12 | 27.3 | 28.5 |
225x200 | 243 | 119 | 106 | 8 | 56 | 51 | 42.5 | 0.12 | 22.5 | 23.5 |
250x110 | 271 | 131 | 61 | 6 | 56 | 51 | 42.5 | 0.12 | 30.2 | 31.5 |
250x160 | 271 | 131 | 86 | 6 | 56 | 51 | 42.5 | 0.12 | 30.2 | 31.5 |
250x200 | 271 | 131 | 106 | 6 | 56 | 51 | 42.5 | 0.12 | 31.2 | 32.5 |
250x225 | 270 | 131 | 119 | 6 | 56 | 51 | 42.5 | 0.12 | 21.5 | 22.5 |
280x250 | 301 | 147 | 132 | 2 | 47.5 | 31.5 | 34.5 | 0.05 | 12.0 | 13.2 |
315x110 | 336 | 164.5 | 61 | 2 | 42 | 36.5 | 52.5 | 0.08 | 10.5 | 11.7 |
315x125 | - | - | - | 2 | - | - | - | - | - | - |
315x160 | 336 | 164.5 | 86 | 2 | 42 | 36.5 | 52.5 | 0.08 | 11.5 | 12.7 |
315x200 | 336 | 164.5 | 106 | 2 | 42 | 36.5 | 52.5 | 0.08 | 12.5 | 12.7 |
315x225 | - | - | - | 2 | - | - | - | - | - | - |
315x250 | 336 | 164.5 | 131 | 2 | 42 | 36.5 | 52.5 | 0.08 | 12.6 | 13.8 |
315x280 | 338 | 164.5 | 147 | 2 | 42 | 36.5 | 52.5 | 0.08 | 12.8 | 14.2 |
355x200 | 379 | 184 | 106 | 1 | 47 | 38 | 39 | 0.07 | 16.2 | 17.7 |
355x250 | - | - | - | 2 | - | - | - | - | - | - |
355x315 | 380 | 184 | 164 | 1 | 47 | 38 | 39 | 0.07 | 18.5 | 19.7 |
400x200 | 422 | 206 | 106 | 1 | 44.5 | 44.5 | 44.5 | 0.09 | 10.2 | 11.5 |
400x250 | 422 | 206 | 131 | 1 | 44.5 | 44.5 | 44.5 | 0.09 | 10.2 | 11.5 |
400x315 | 422 | 206 | 164 | 1 | 44.5 | 44.5 | 44.5 | 0.09 | 10.9 | 12.3 |
400x355 | 420 | 206 | 184 | 1 | 44.5 | 44.5 | 44.5 | 0.09 | - | - |
